Description

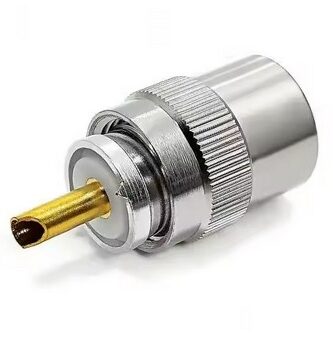

Descriptif Technique : Connecteur UHF PL-259 Mâle pour Câble Coaxial 6mm (RG58)
1. Généralités
- Type : Connecteur coaxial UHF (PL-259) mâle.
- Norme : Conforme aux standards RF pour applications radiofréquences.
- Utilisation : Conçu pour les câbles coaxiaux de diamètre extérieur 5 à 6 mm, notamment le RG-58.
- Applications typiques : Radioamateur (CB, VHF, UHF), antennes filaires, dipôles, systèmes de communication sans fil, équipements de mesure RF, installations industrielles et militaires.
2. Caractéristiques Électriques
- Impédance : 50 ohms (adapté aux systèmes RF standard).
- Bande de fréquence : 0 à 1000 MHz (HF, VHF, UHF).
- Perte d’insertion : Minimisée grâce à la conception et aux matériaux de haute qualité.
- Isolation électrique : Excellente, grâce à l’isolant en téflon (PTFE).
3. Caractéristiques Mécaniques
- Matériau du corps : Laiton nickelé (résistance à la corrosion et durabilité).
- Connecteur central : Plaqué or (pour une conductivité optimale et une résistance à l’oxydation).
- Isolant : Téflon (PTFE), résistant aux hautes températures et chimiquement inerte.
- Type de fixation :
- À souder : Pour une connexion permanente et fiable.
- À sertir : Pour une installation rapide sans soudure (selon modèle).
- Compatibilité câble : Diamètre extérieur 5 à 6 mm (RG-58, RG-58/U, Aircell5, etc.).
4. Caractéristiques Environnementales
- Température de fonctionnement : Généralement de -40°C à +85°C (selon le fabricant).
- Résistance aux intempéries : Conception robuste pour une utilisation en intérieur et extérieur (selon modèle et étanchéité).
- Résistance mécanique : Bonne résistance aux vibrations et aux chocs.
5. Normes et Certifications
- Conformité : Respecte les normes militaires et industrielles pour les connecteurs RF (ex : MIL-C-17).
- Certifications : Selon le fabricant, peut être conforme RoHS, REACH, ou autres normes internationales.
Tuto Montage PL259 sur RG58:
