Embase à percer type PL SO239 + Câble à souder

Description

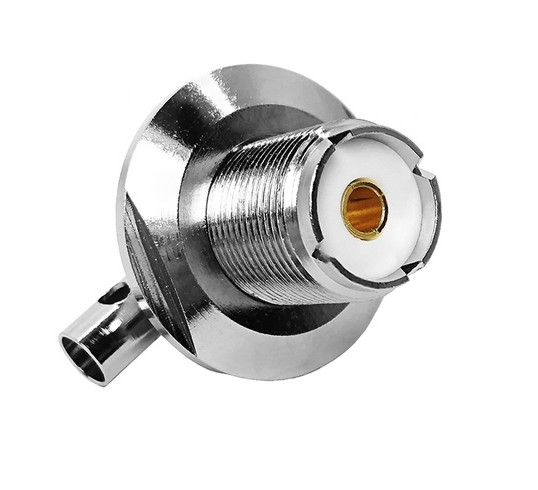

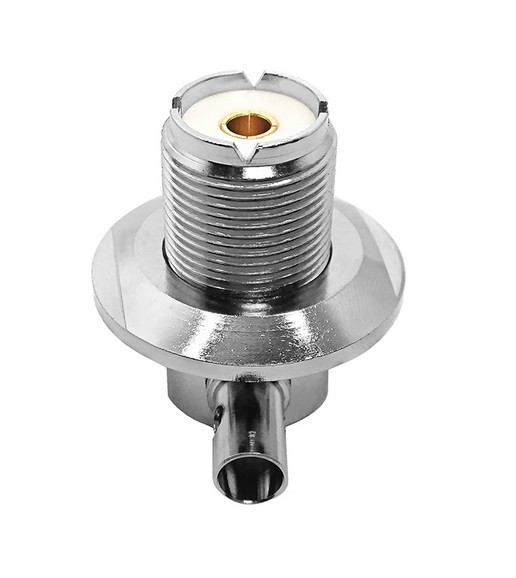

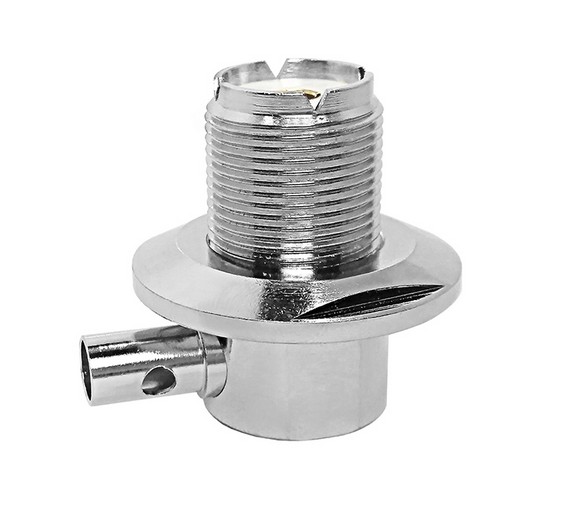

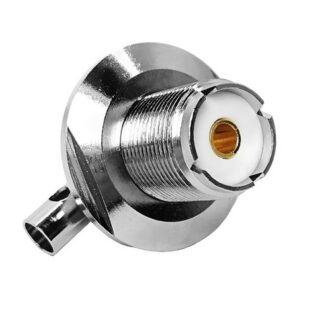

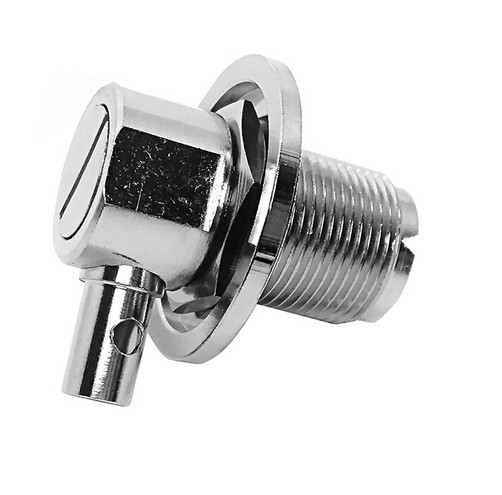

Descriptif Technique : Embase à percer UHF SO239 coudé à 90°

 Type et Usage

• Type : Connecteur UHF (Ultra High Frequency) SO239, femelle, à angle droit (90°).
• Usage : Conçu pour les applications RF (radiofréquence), notamment dans les domaines de la communication sans fil, la radiodiffusion, les systèmes radar, et les équipements aérospatiaux. Il permet une connexion sécurisée et fiable pour les câbles coaxiaux, tout en optimisant l’espace grâce à son angle droit.

Limitation dans l’usage

• Câblage : Le passage pour le câble coaxial a un diamètre de 5 mm. Seul un câble de type RG58 sera conforme à cette contrainte.
• Fixation Cette embase, discrète et peu encombrante, est idéale pour les installations où l’esthétique prime. Attention : sa conception ne permet pas de supporter des antennes HF ou 27 MHz de grande taille. À réserver pour les antennes peu exposées au vent (moins de 90 cm, type UHF).

Caractéristiques Techniques

• Impédance : 50 Ω (standard pour les applications RF).
• Matériaux :
  • Corps : Laiton nickelé pour une résistance accrue à la corrosion et une durabilité optimale.
  • Contact central : Revêtement doré pour une conductivité électrique supérieure et une résistance à l’oxydation.
  • Isolation : PTFE (Téflon) pour une isolation diélectrique performante et une stabilité thermique.
• Plage de température : Fonctionnement garanti entre -65°C et +165°C (selon les spécifications du câble utilisé, par exemple, le câble PE supporte -55°C à +85°C).
• Fixation : Filetage standard pour un montage sécurisé sur panneau ou boîtier.

Avantages

• Conception à angle droit : Idéal pour les installations où l’espace est limité ou pour éviter les plis de câble.
• Compatibilité : Adapté aux câbles coaxiaux courants tels que RG-58,
• Robustesse : Résistance mécanique et électrique, adaptée aux environnements exigeants.

Applications Typiques

• Connexion d’antennes, d’émetteurs/récepteurs radio, et d’équipements de test RF.
• Intégration dans des systèmes de communication mobile ou fixe.
• Utilisation dans des environnements industriels ou militaires où la fiabilité est cruciale.
