Description

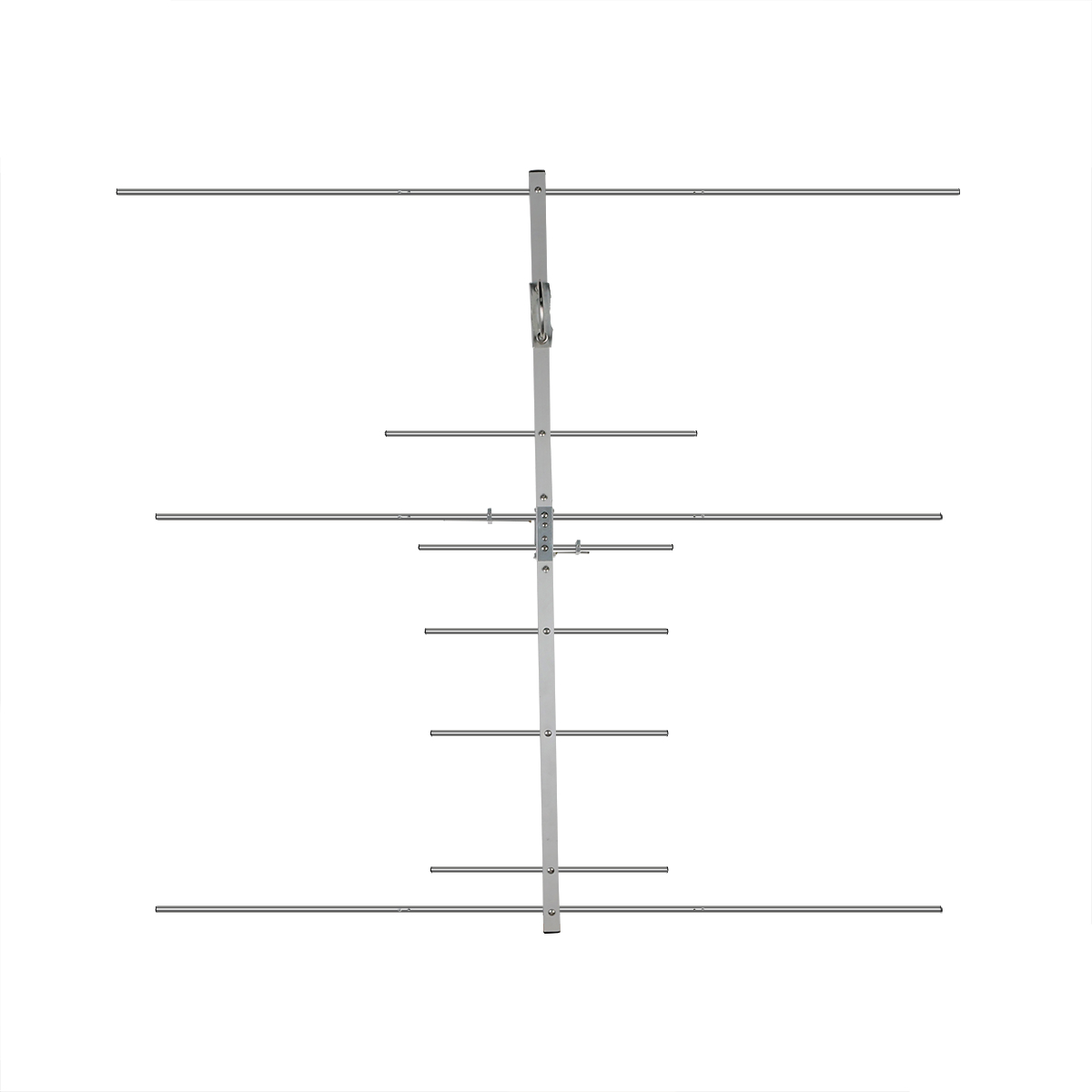

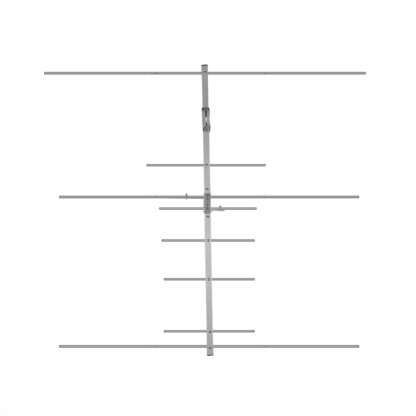

AY04 Antenne Yagi VHF/UHF Directive à haut gain 144-430MHz compact et léger
L’AY04 est une antenne Yagi directionnelle à haut gain qui couvre les fréquences 144 MHz (VHF) et 430 MHz (UHF). Elle offre une performance exceptionnelle pour les communications longue distance, avec une facilité d’installation et une grande robustesse pour une utilisation en extérieur. C’est un choix idéal pour les passionnés de radio amateur et pour toute application nécessitant une antenne directionnelle fiable et efficace.
Technique : Antenne Directionnelle Ailunce AY04 (Yagi à Haut Gain pour 144 MHz et 430 MHz)
Généralités
- Type : Antenne directionnelle de type Yagi à haut gain.
- Modèle : Ailunce AY04.
- Utilisation : Conçue pour les bandes de fréquences 144 MHz (VHF) et 430 MHz (UHF).
- Applications typiques :
- Communications radioamateurs (VHF/UHF).
- Liaisons point à point ou relais.
- Communications longue distance (DX).
- Utilisation en extérieur, expéditions, secours, ou installations fixes/mobiles.
Caractéristiques Électriques
- Bandes de fréquence :
- 144 MHz (VHF).
- 430 MHz (UHF).
- Gain :
- 144 MHz : 9,5 dBi.
- 430 MHz : 11,5 dBi.
- Impédance : 50 ohms (standard).
- VSWR (ROS) : < 1,5 (sur les deux bandes).
- Largeur du faisceau :
- Horizontale : 53° (144 MHz) / 45° (430 MHz).
- Verticale : 48° (144 MHz) / 40° (430 MHz).
- Polarisation : Horizontale ou verticale (selon montage).
- Rapport avant/arrière : 12 dB (excellente réjection des signaux arrière).
- Puissance maximale : 100 W.

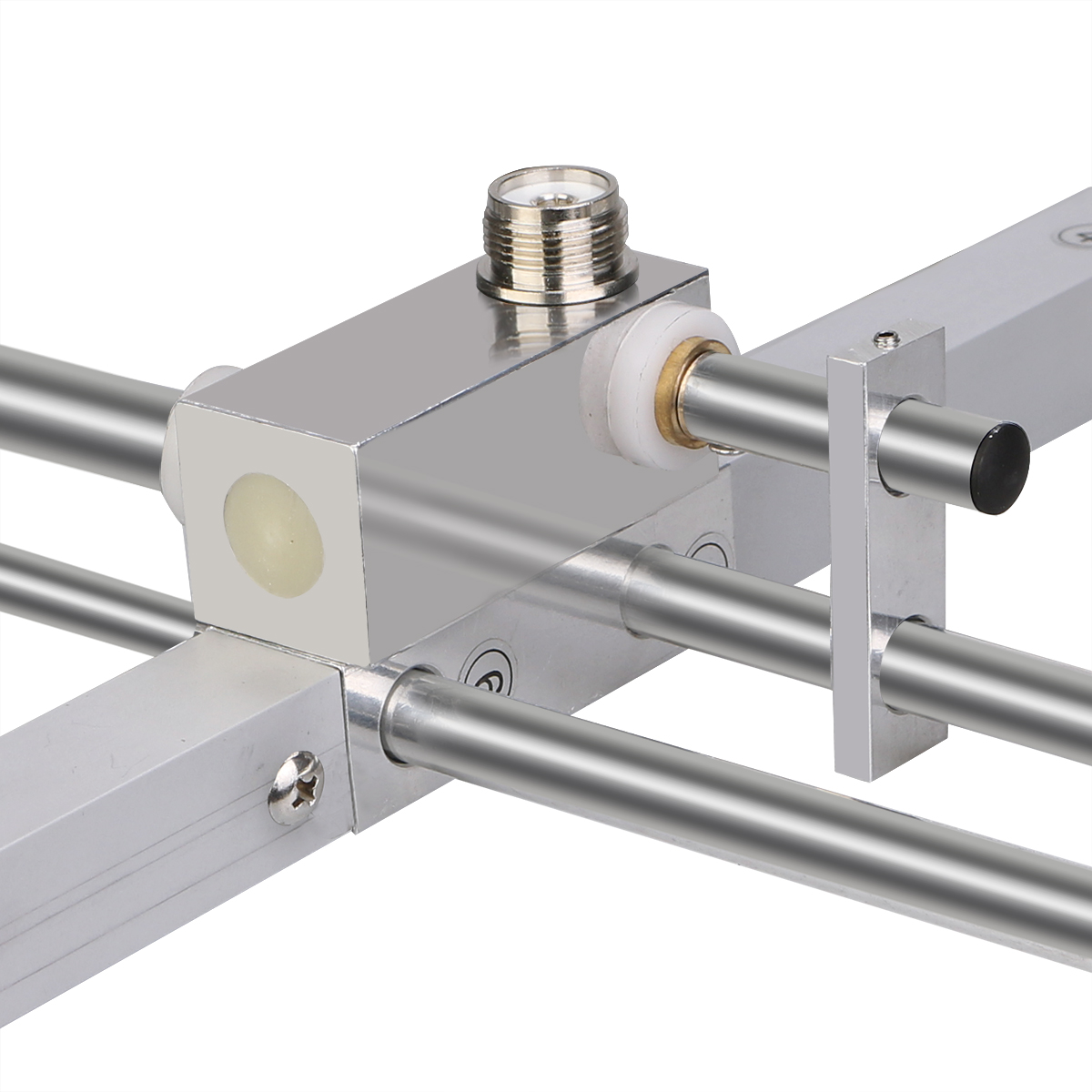

- Connecteur : SO-239 (UHF femelle).
Caractéristiques Mécaniques
- Structure :
- .
- pour un transport et une installation faciles.
- Dimensions (montée) :
- 925 x 1045 x 60 mm (L x l x h).
- Poids : 0,85 kg (léger pour une antenne Yagi double bande).
- Matériel de montage :
- Compatible avec des mâts de Ø30 à Ø60 mm.
- :
- Conçue pour résister à des vents jusqu’à 60 m/s.
- Matériaux résistants à la corrosion et aux UV.
Performances et Avantages
- Haut gain directionnel : Améliore significativement la portée et la qualité des communications dans la direction ciblée.
- Double bande : Couvre 144 MHz et 430 MHz, offrant une polyvalence optimale pour les radioamateurs.
- Directivité : Réduit les interférences et optimise la réception/émission dans la direction pointée.
- Facilité d’installation :
- Montage rapide sur mât, trépied ou support véhicule.
- Design compact et léger (0,85 kg) pour un transport et une installation faciles.
- Robustesse : Idéale pour une utilisation prolongée en extérieur, même dans des conditions climatiques difficiles.
Logistique et Expédition
- Emballage :
- Antenne démontée pour un emballage compact et léger.
- Dimensions réduites pour un envoi économique, notamment vers les DOM-TOM.
- Poids net : 0,85 kg (frais de port minimisés).
- Expédition :
- Idéal pour un envoi postal ou colis économique (Colissimo, Chronopost, etc.).
- Volume optimisé pour éviter les surcoûts logistiques.
Accessoires Inclus

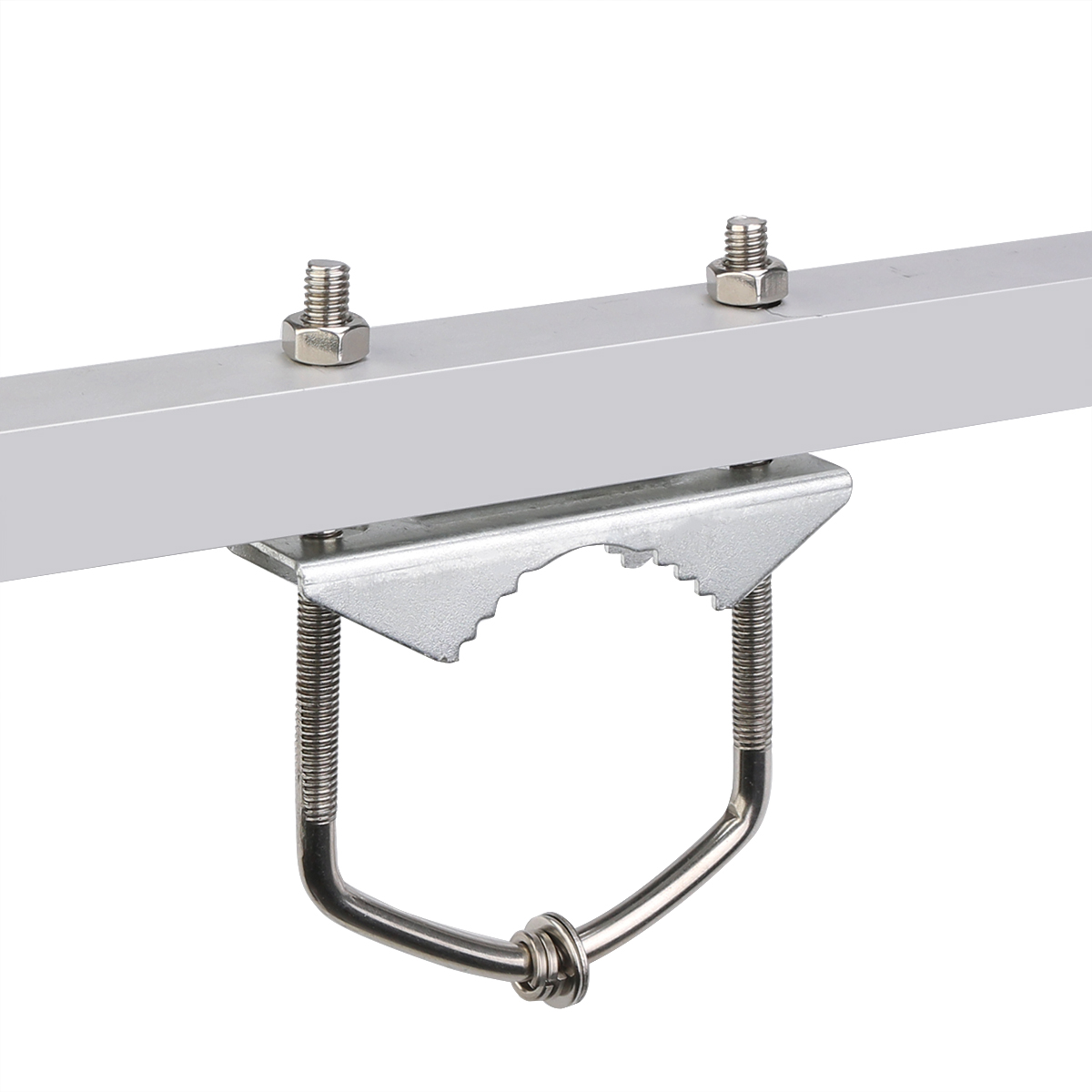

- Kit de montage (support pour mât Ø30-Ø60 mm).
- Notice d’installation (français/anglais).
- Câble coaxial recommandé : RG-58 ou LMR-400 (non inclus).
Précautions d’Utilisation
- Vérifier l’adaptation d’impédance (50 ohms) avec l’émetteur/récepteur.
- Installer à une hauteur suffisante pour éviter les obstructions.
- Respecter les réglementations locales pour les antennes radioamateurs.
Contenu du Pack (Optimisé pour l’Expédition)

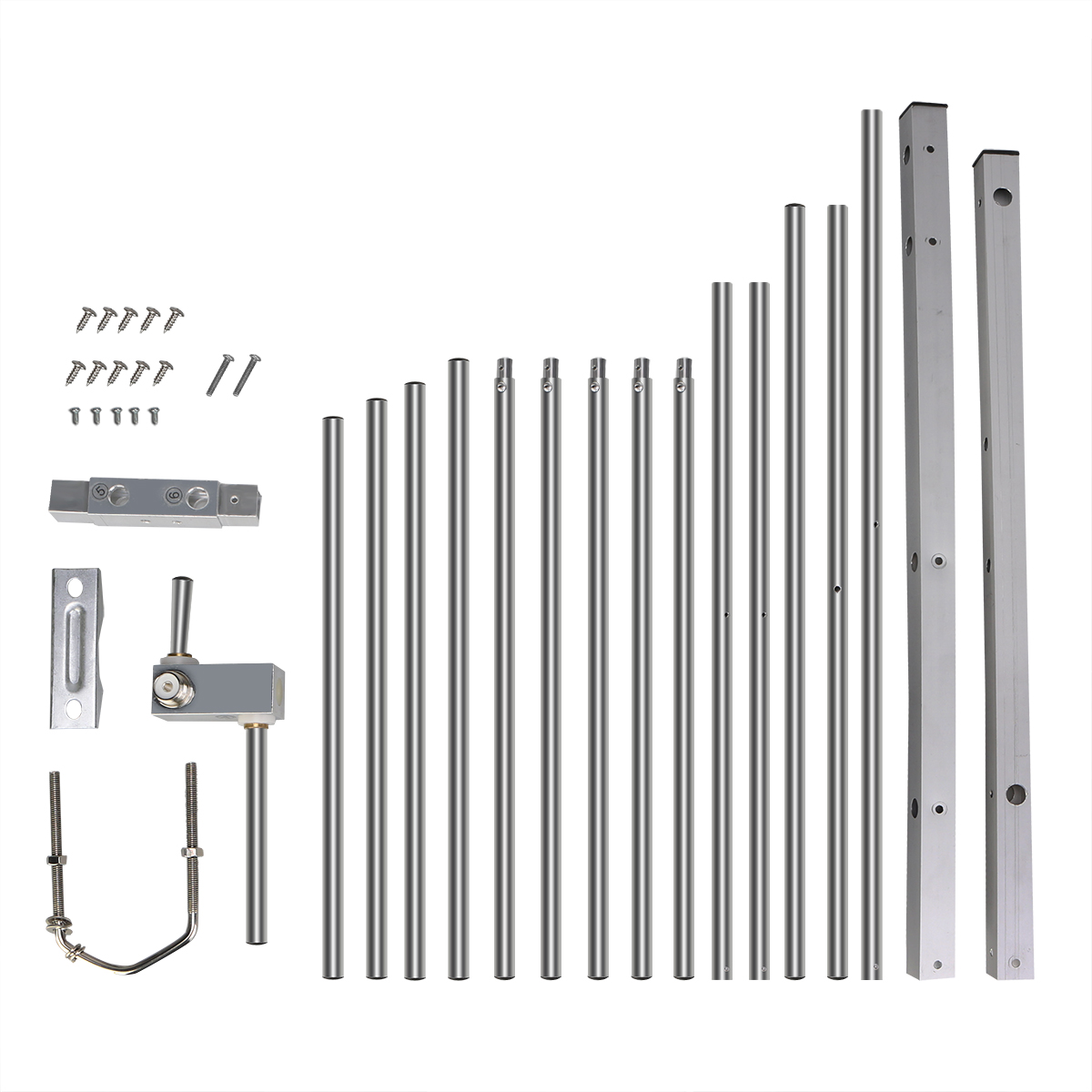

- 1 x Antenne Ailunce AY04 (démontée, emballage compact).
- 1 x Kit de montage (support pour mât).
- 1 x Notice d’utilisation.
Pourquoi Choisir l’ AY04 ?
- Performances élevées en VHF/UHF avec un gain exceptionnel.
- Design compact et léger (0,85 kg) pour un envoi économique, même vers les DOM-TOM.
- Montage et transport faciles grâce à sa structure modulaire et résistante.
- Polyvalence : Idéale pour les radioamateurs, les liaisons point à point, et les communications mobiles.
bmomo59 (client confirmé) –

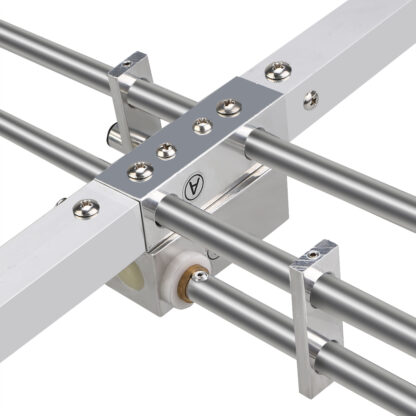

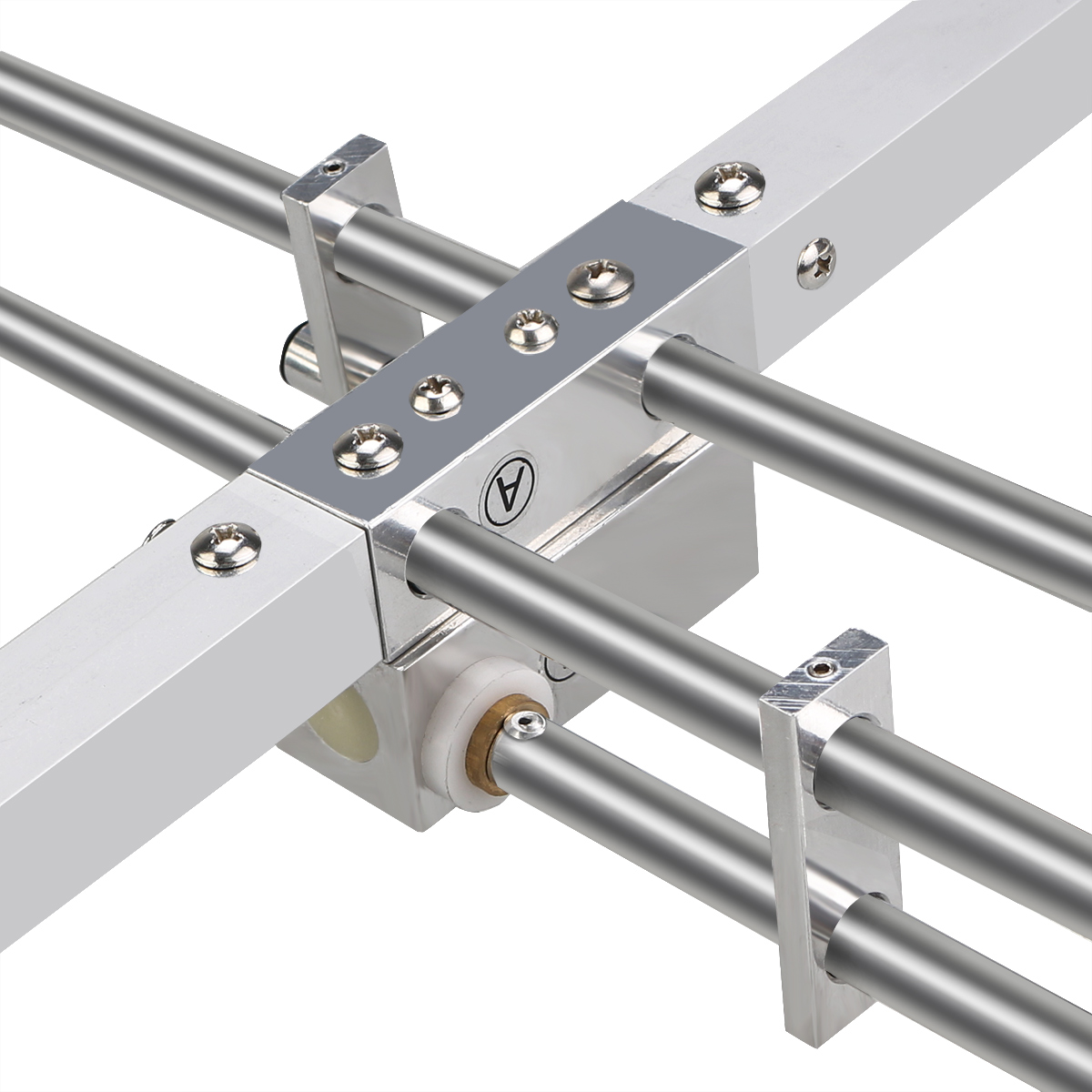

probleme gamma mach composent interieur hs impossible de retrouver cette piece pour antenne ay 04 yagi
