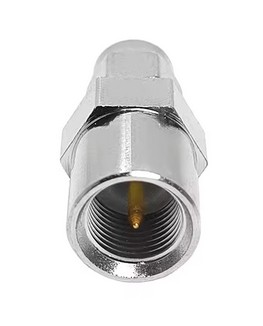

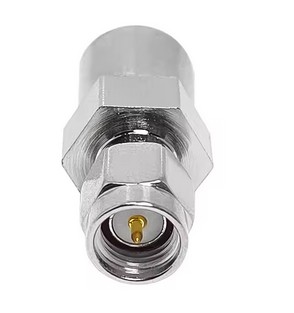

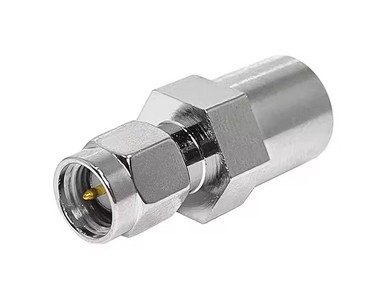

Adaptateur SMA Mâle – FME Mâle

Description

Adaptateur Prise Mâle FME vers Prise Mâle SMA – Fiche Technique

1. Description Générale

• Type : Adaptateur coaxial permettant de connecter un câble ou équipement doté d’un connecteur FME mâle à un équipement ou câble avec un connecteur SMA mâle.
• Usage : Utilisé dans les systèmes de télécommunications, les installations RF, les équipements de test, les réseaux Wi-Fi, les systèmes GPS, et les applications mobiles (ex. : connexion d’antennes, câbles RF, etc.).

2. Caractéristiques Techniques

• Type de Connecteurs :
  • Côté 1 : Connecteur FME mâle (Fileted Miniature Extended).
  • Côté 2 : Connecteur SMA mâle (SubMiniature version A).
• Impédance : 50 Ω (standard pour les applications RF).
• Fréquence de Travail :
  • Jusqu’à 3 GHz
• Matériaux :
  • Corps : Laiton nickelé ou doré pour une excellente conductivité et résistance à la corrosion.
  • Isolant : PTFE (Téflon) pour une isolation électrique optimale.
  • Contact central : Cuivre doré pour minimiser les pertes de signal.
• Couplage :
  • FME : Filetage pour une connexion sécurisée.
  • SMA : Filetage standard pour une fixation robuste.

3. Performances Électriques

• Perte de Retour (Return Loss) : ≤ -20 dB (typique).
• Perte d’Insertion (Insertion Loss) : ≤ 0.2 dB (selon la fréquence).
• Tension de Tenue : Jusqu’à 500 V.
• Puissance Maximale : Jusqu’à 100 W (selon la fréquence et la conception).

4. Caractéristiques Mécaniques

• Durabilité : ≥ 500 cycles de connexion/déconnexion.
• Résistance Environnementale :
  • Température de fonctionnement : -40°C à +85°C.
  • Résistance à l’humidité et aux vibrations (selon les normes IP67 ou MIL-STD-202).
• Compatibilité : Respecte les normes internationales pour les connecteurs RF (IEC, MIL).

5. Avantages

• Polyvalence : Permet une connexion facile entre des équipements utilisant des connecteurs FME et SMA.
• Facilité d’Utilisation : Installation rapide grâce aux filetages standardisés.
• Robustesse : Conception solide pour une utilisation en intérieur et extérieur.

6. Applications Typiques

• Télécommunications : Connexion d’antennes, de câbles RF, et d’équipements de réseau.
• Réseaux Wi-Fi/4G/5G : Adaptation entre différents types de câbles et équipements.
• Systèmes GPS : Intégration dans des installations nécessitant des connecteurs FME et SMA.
• Équipements de Test : Utilisation en laboratoire pour connecter des instruments de mesure.
