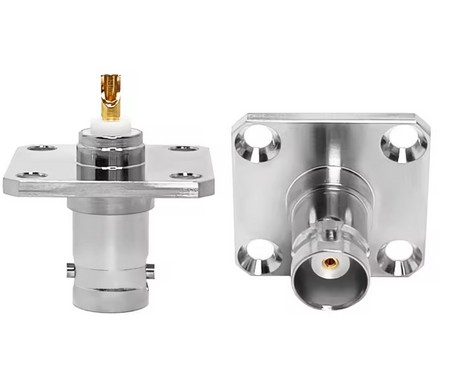

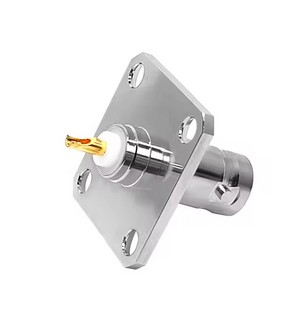

Connecteur BNC Femelle – Châssis 4 Trous

Description

Descriptif Technique : Prise BNC Femelle – Chassis 4 Trous

1. Généralités

• Type : Prise (connecteur) BNC femelle, montée sur châssis.
• Norme : Conforme aux normes IEC 61169-8 et MIL-C-39012 pour connecteurs BNC.
• Utilisation : Destinée à être fixée sur un panneau, un boîtier ou un châssis, pour une connexion RF ou vidéo rapide et fiable.
• Applications typiques :
  • Équipements de télécommunication
  • Instruments de mesure (oscilloscopes, générateurs de signaux)
  • Systèmes vidéo (CCTV, surveillance)
  • Équipements médicaux
  • Applications industrielles et militaires
  • Connexions RF jusqu’à 4 GHz

2. Caractéristiques Électriques

• Impédance : 50 ohms (standard) ou 75 ohms (pour applications vidéo).
• Bande de fréquence : Jusqu’à 4 GHz (certains modèles haut de gamme peuvent atteindre 10 GHz).
• Perte d’insertion : Très faible, optimisée pour une transmission efficace du signal.
• Adaptation d’impédance : Excellente, minimisant les réflexions et les pertes de retour.
• Isolation électrique : Haute résistance entre les contacts.

3. Caractéristiques Mécaniques

• Matériau du corps : Laiton nickelé ou acier inoxydable (résistance à la corrosion et durabilité).
• Contact central : Plaqué or (pour une conductivité optimale et une résistance à l’oxydation).
• Isolant : Téflon (PTFE) ou polyéthylène, résistant aux hautes températures.
• Type de fixation : 4 trous de montage pour une fixation solide sur châssis ou panneau.
• Mécanisme de verrouillage : Bayonette (verrouillage rapide par quart de tour).
• Compatibilité : Conçu pour s’adapter aux câbles coaxiaux standards (RG-58, RG-59, etc.).

4. Caractéristiques Environnementales

• Température de fonctionnement : Généralement de -40°C à +85°C.
• Résistance aux intempéries : Certains modèles sont étanches (IP67 ou supérieur) pour une utilisation en extérieur.
• Résistance mécanique : Robuste, résistante aux vibrations et aux chocs.

5. Normes et Certifications

• Conformité : Respecte les normes internationales (IEC, MIL-STD, etc.).
• Certifications : Peut être conforme RoHS, REACH, ou autres normes selon le fabricant.

6. Accessoires et Options

• Joint d’étanchéité : Certains modèles incluent un joint pour une meilleure étanchéité.
• Kit de montage : Parfois livré avec vis, écrous et rondelles pour une installation facile.
• Adaptateurs : Disponibles pour convertir vers d’autres types de connecteurs (N, SMA, etc.).

7. Avantages

• Facilité d’utilisation : Verrouillage rapide par système bayonette.
• Fiabilité : Conception robuste pour une utilisation intensive.
• Performance : Excellente adaptation d’impédance et faible perte d’insertion.
• Polyvalence : Compatible avec une large gamme d’équipements RF et vidéo.

8. Précautions d’Utilisation

• Vérifier la compatibilité de l’impédance (50 ohms ou 75 ohms) avec le système utilisé.
• Éviter de forcer le mécanisme de verrouillage pour ne pas endommager le connecteur.
• Pour les environnements extrêmes, choisir un modèle étanche et résistant.
