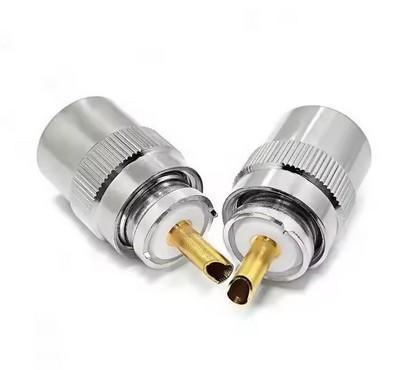

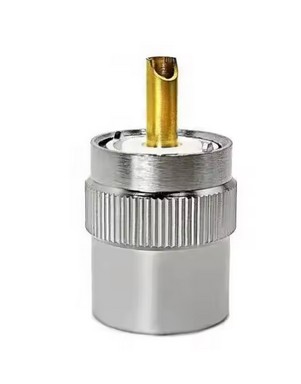

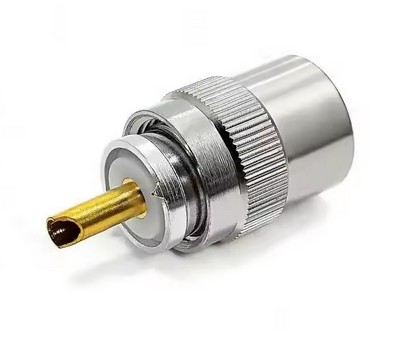

Connecteur UHF PL259 Mâle pour Câble Coaxial 7mm type KX15DB, LMR-300

Description

Connecteur UHF PL-259 Mâle pour Câble Coaxial 7mm   KX15DB, RF287, LMR-300, Aircell 7,…

Description Générale

• Type : Connecteur coaxial UHF PL-259 mâle, spécialement conçu pour les câbles LMR-300 / KX15 (diamètre extérieur ~7,8 mm).
• Usage : Utilisé dans les systèmes de radiofréquence (RF), les installations d’antennes, les équipements de télécommunication, les radios amateurs, et les applications professionnelles nécessitant une connexion fiable et performante.

Caractéristiques Techniques

• Type de Connecteur :
  • PL-259 mâle (norme UHF), compatible avec les prises SO-239 femelles.
• Compatibilité Câble :
  • LMR-300 et KX15 (diamètre extérieur ~7,8 mm), un câble coaxial flexible et performant, idéal pour les applications RF exigeantes.
• Impédance : 50 Ω (standard pour les applications RF).
• Fréquence de Travail :
  • Jusqu’à 1 GHz (le câble LMR-300 supporte des fréquences plus élevées, mais le connecteur UHF est optimisé pour des performances jusqu’à 300 MHz).
• Matériaux :
  • Corps : Laiton nickelé ou doré pour une excellente conductivité et résistance à la corrosion.
  • Isolant : PTFE (Téflon) pour une isolation électrique optimale.
  • Contact central : Cuivre doré pour minimiser les pertes de signal.
• Couplage : Filetage standard pour une connexion sécurisée avec les prises UHF femelles.

Performances Électriques

• Perte de Retour (Return Loss) : ≤ -20 dB (typique à 100 MHz).
• Perte d’Insertion (Insertion Loss) : ≤ 0,1 dB (typique à 100 MHz).
• Tension de Tenue : Jusqu’à 2 500 V.
• Puissance Maximale : Jusqu’à 500 W (selon la fréquence et le câble utilisé).

Caractéristiques Mécaniques

• Durabilité : ≥ 500 cycles de connexion/déconnexion.
• Résistance Environnementale :
  • Température de fonctionnement : -40°C à +85°C.
  • Résistance à l’humidité et aux vibrations (selon les normes IP67 ou MIL-STD-202).
• Montage : Conçu pour être serti ou soudé sur le câble coaxial LMR-300, assurant une connexion mécanique et électrique stable.

Avantages

• Compatibilité Optimale : Spécifiquement adapté au câble LMR-300, offrant une connexion fiable et performante.
• Flexibilité : Le câble LMR-300 est plus flexible que les câbles RG traditionnels, facilitant les installations complexes.
• Facilité d’Installation : Montage simple et rapide, idéal pour les installations professionnelles et amateurs.
• Robustesse : Conception solide pour une utilisation en intérieur et extérieur, même dans des conditions difficiles.

Applications Typiques

• Radioamateur : Connexion d’antennes, d’émetteurs-récepteurs, et d’équipements HF/VHF/UHF.
• Télécommunications : Intégration dans des systèmes de transmission RF.
• Réseaux Sans Fil : Utilisation dans les installations Wi-Fi, les systèmes de communication mobile, et les équipements de test.
• Industrie et Militaire : Applications où la fiabilité et la performance sont essentielles.
