Commutateur d’Antennes AMPLITEC SW3000 8 Voies Commande Manuelle

Description

commutateur d’antennes AMPLITEC SW3000 8 Voies Commande Manuelle

Les commutateurs d’antennes AMPLITEC de la série SW-3000 offrent de nombreuses possibilités d’interconnexion entre l’émetteur-récepteur et des antennes.

Le SW3000/8 est un commutateur télécommandé à huit sorties. Un afficheur à 7 segments sur l’unité de commande indique la sortie active.
De construction très robuste, il peut gérer une puissance PEP maximale de 3 kW en ondes courtes , de 2 kW en 50MHz et 1Kw en 70MHz

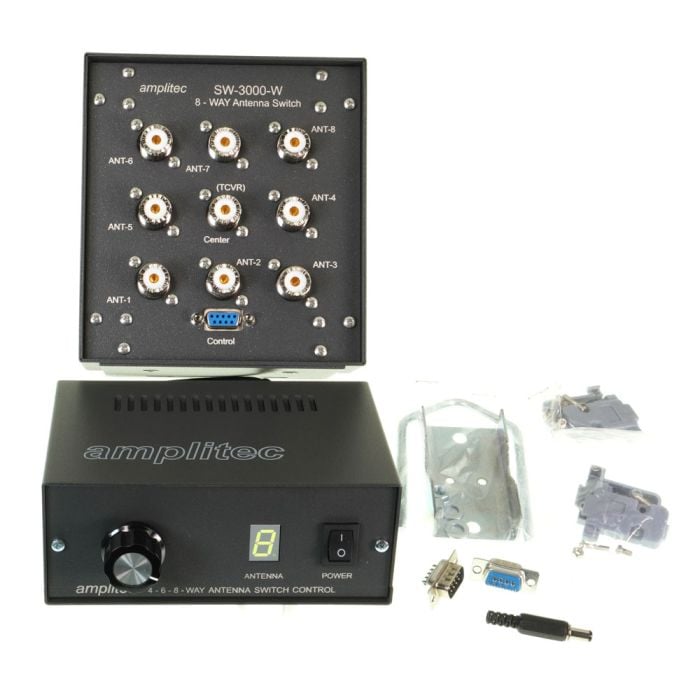

Le SW3000/4 est composé d’un interrupteur dans un boîtier extérieur métallique et d’une télécommande.
La télécommande est alimentée en 12 volts.
L’afficheur 7 segments de l’unité de commande indique la sortie active. La commutation s’effectue via un commutateur rotatif,  la commutation manuelle
Les connecteurs nécessaires au câble de commande sont inclus ; le câble lui-même est à réaliser par l’acheteur (câble 9 broches avec connecteurs Sub-D).

Caractéristiques du commutateur :

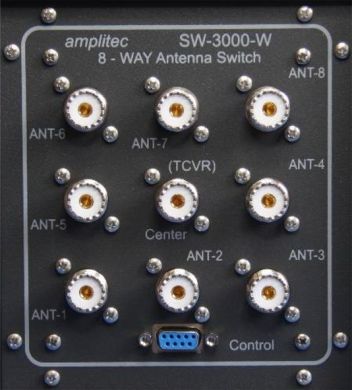

• Commutateur d’antenne à 8 voies avec connecteurs PL / SO-239
• Gamme de fréquences : 100 kHz – 70 MHz
• Puissance max. :
  • • • • • < 30 MHz : 3 kW PEP
          • 50 MHz : 2 kW PEP
          • 70 MHz : 1 kW PEP
• Tension d’alimentation: 12 Volt sur le boitier de commande
• Dimensions : Boitier externe : 145 x 110 x 60 mm ; Boîtier de commande : 125 x 100 x 60 mm
