ATU-100 BOITE D’ACCORD 1.8-55Mhz 100 Watt avec batterie

Description

ATU-100 BOITE D’ACCORD 1.8-55Mhz / 100 Watt avec batterie

ATU-100 : L’accordeur d’antenne ultime pour une communication HF optimale

Optimisez vos performances radio avec le ATU-100 !

Le ATU-100 est un accordeur d’antenne (ou “tuner”) conçu pour les passionnés de radioamateur, les professionnels des télécommunications et les utilisateurs exigeants qui recherchent une adaptation parfaite entre leur émetteur et leur antenne. Que vous soyez en déplacement, en expédition ou dans votre station fixe, le ATU-100 garantit une transmission claire et efficace, même dans des conditions difficiles.

Pourquoi choisir le ATU-100 ?

✅ Adaptation automatique : Le ATU-100 ajuste automatiquement l’impédance de votre antenne pour un ROS (Taux d’Onde Stationnaire) minimal, protégeant ainsi votre émetteur et améliorant la qualité de votre signal.

✅ Large plage de fréquences : Couvre les bandes HF (1,8 MHz à 55 MHz), idéales pour les communications longue distance (DX).

✅ Robuste et portable : Conçu pour résister aux intempéries et facile à transporter, parfait pour les opérations en extérieur.

✅ Compatibilité universelle : Fonctionne avec la plupart des émetteurs-récepteurs HF du marché. ✅ Facilité d’utilisation : Interface intuitive avec affichage clair pour un réglage rapide et précis.

Caractéristiques techniques principales :

Fonctionnement :

Le ATU-100 utilise un réseau LC (bobines et condensateurs variables) pour ajuster l’impédance de l’antenne et la faire correspondre à celle de l’émetteur (généralement 50 Ω). Cela permet de :

• Minimiser le ROS (Taux d’Onde Stationnaire), réduisant ainsi les pertes de puissance et les risques d’endommagement de l’émetteur.
• Améliorer l’efficacité du rayonnement de l’antenne, surtout dans des conditions où sa longueur n’est pas optimale pour la fréquence utilisée.

Applications typiques :

• Stations radioamateurs fixes ou mobiles.
• Communications en expédition (DX, QRP).
• Utilisation avec des antennes multibandes ou des antennes improvisées.

Avantages techniques :

• Adaptation rapide : L’accord automatique permet un réglage en quelques secondes.
• Polyvalence : Fonctionne avec une large gamme d’antennes (dipôles, verticales, filaires, etc.).
• Protection de l’équipement : Réduit les risques de dommages liés à un mauvais ROS.

Spécification:

• Type d’article: mini tuner d’antenne
• Matériau: alliage d’aluminium
• Modèle: ATU-100
• Tension de fonctionnement: 10-15VDC
• Affichage: 2.4 cm Diode électroluminescente organique
• Fréquence de fonctionnement: 1,8-55MHz
• Modèle de batterie: 1350mAh 3,6V au lithium (batterie intégrée)
• Courant de charge USB: 1A
• Puissance de fonctionnement maximale: 100W
• Puissance de mesure maximale: 150W
• Puissance minimale de démarrage: 1W
• Puissance de mesure minimale: 0,1W
• Étape de mesure de la puissance inférieure à 10W: 0,1W
• Étape de mesure de la puissance Au-dessus de 10W: 1W
• Précision de la mesure de puissance: 10%
• Inductance de réglage maximale: 8,4uH
• Étape de réglage minimale de l’inductance: 0,05μH
• Capacité de réglage maximale: condensateur de 1870pF
• Minimum Étape de réglage: 10pF

Mode d’emploi:

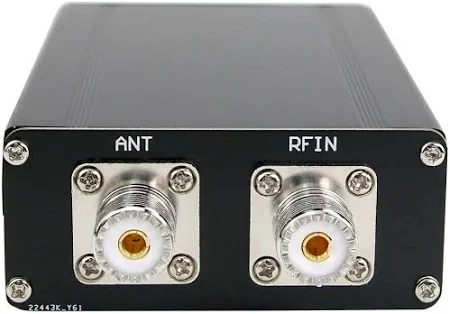

1. Connectez la radio, le tuner d’antenne ATU, l’antenne
2. Lors de la première utilisation, veuillez régler la puissance de sortie de la radio ou de l’amplificateur de puissance entre 20 et 30 W, en avertissant qu’un réglage à haute puissance peut facilement endommager le syntoniseur d’antenne.
3. Réglez le mode radio, utilisez le mode FM
4. Sélectionnez la bande de fréquence d’antenne à utiliser, utilisez une puissance de 20 à 30 W en mode FM, appuyez sur la radio PPT, observez le tuner d’antenne ATU PWR et SWR

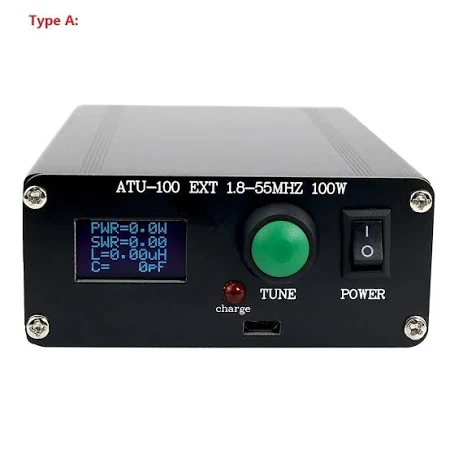

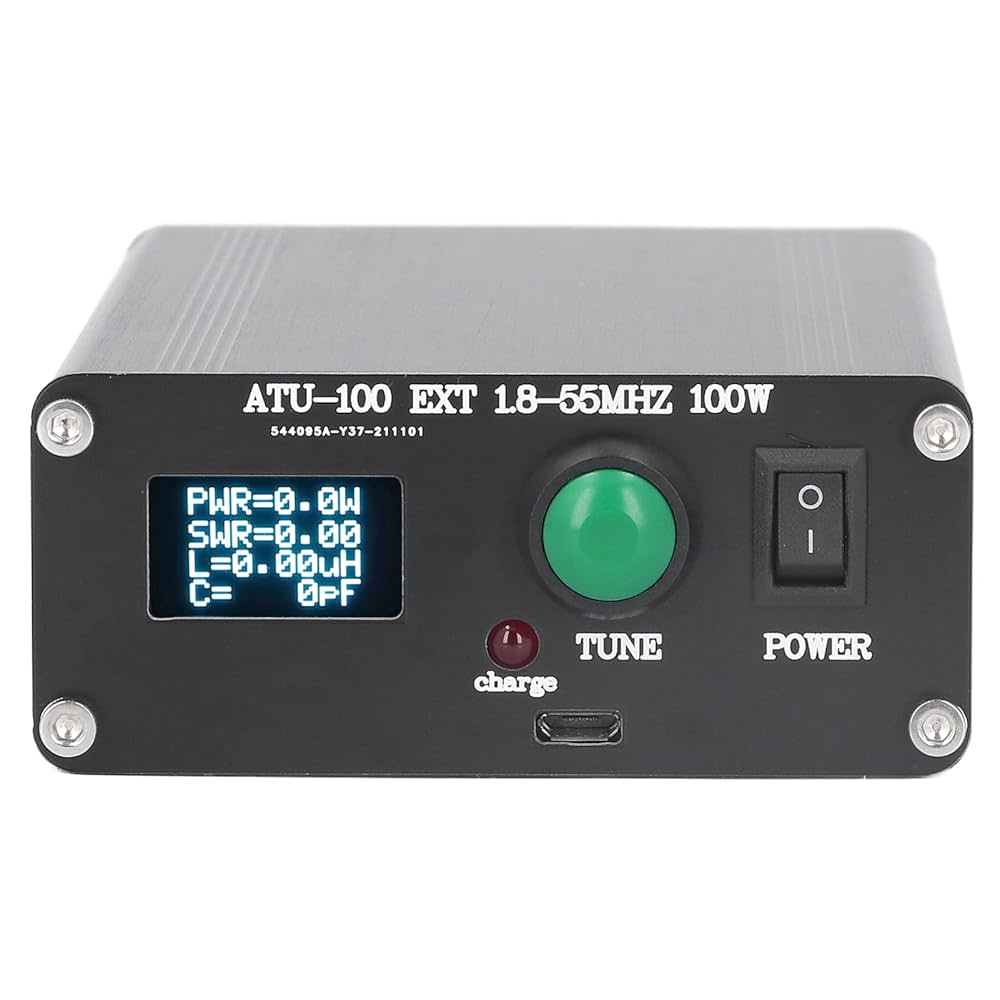

5. Utilisation du bouton ATU TUNE: appuyez brièvement (moins de 1 seconde) sur le bouton ATU, il est en état de réinitialisation, appuyez longuement (plus de 1 seconde) sur le bouton ATU en état de réglage

Livré avec:

1 x tuner d’antenne
1 x câble USB
